活性炭吸附脫附催化燃燒設備，催化燃燒是用催化劑使有機廢氣中燃燒物在較低溫度下氧化分解的清潔方式。因此，催化燃燒又稱之為催化反應有機化學轉換。因為催化劑加快了氧化分解的過程，大部分氮氧化合物在300~450℃的溫度時，根據催化劑就可以空氣氧化徹底。與供熱點燃法對比，催化燃燒需要的輔助然料少，卡路里消耗低，機器設備設備的體型小。催化燃燒設備就是指在催化劑功效下點燃的設備或機器設備。

催化燃燒機器設備的原理是：依靠催化劑使工業廢氣在較低的起燃溫度下開展無焰點燃,使工業廢氣溶解為無毒性的二氧化碳和水蒸氣。催化燃燒器電自動控制系統由PLC控制器、plc觸摸屏、變頻調速器、點火器、紫外光感應器、熱電阻等電機控制機器設備及其離心風機，此外由零壓力閥調整天然氣與氣體的占比。催化燃燒機器設備是在催化反應的基本上，融合儲熱式點燃的有點兒而產品研發的，適用三苯、酮、酯、醛、酚等各種各樣工業生產排污的工業廢氣和臭味惡臭味汽體。其基本原理是根據催化反應的方式將空氣污染物完全空氣氧化為CO2和H2O，另外運用儲熱原材料不斷回用反映造成的發熱量，做到降低運作花費的目地。催化燃燒機器設備關鍵構造由發動機燃燒室、陶瓷填料床、催化劑和轉換閥等構成。

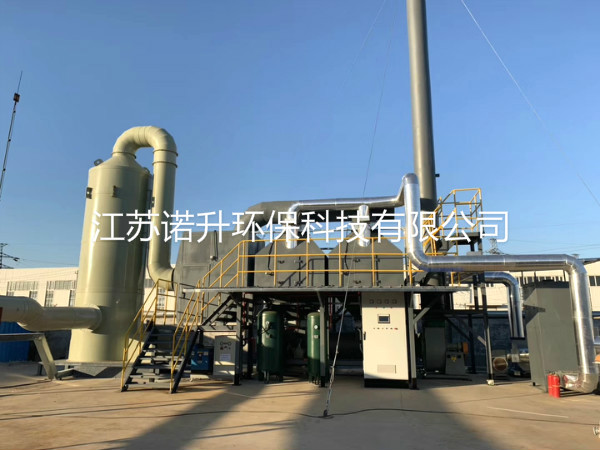

本設備生產流程為：預備處理——吸附萃取——解析脫附——催化燃燒的生產流程。

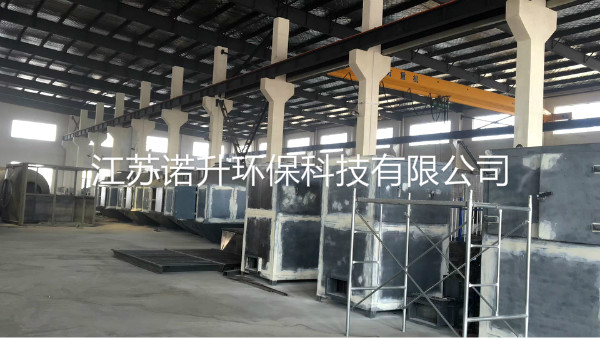

系統軟件由4個活性炭吸附箱(3用1備)，一個催化燃燒床組成，將各個生產流水線中的全部排汽管合拼聯接接至油煙凈化器，每個立管上安裝一只手動調節閥，配占比調整;有機廢氣經搜集歸納后送進集氣箱，再將有機廢氣送進干試過濾裝置，干試過濾裝置能更加細致的去除有機廢氣中的煙塵和油霧，進而防止活性碳微孔板被阻塞，增加活性碳的應用周期時間，活性炭吸附器貼近飽和狀態時，系統軟件將全自動轉換到預留活性炭吸附箱(這時飽和狀態活性炭吸附箱終止吸附實際操作)，隨后用熱氣旋對飽和狀態活性炭吸附箱開展解析脫附，將有機化合物從活性碳上脫附出來。

在脫附全過程中，工業廢氣已被萃取,濃度值后的濃度值較原濃度值提升幾十倍，達2000Mg/m3之上，萃取有機廢氣送至催化燃燒設備，后被轉化成CO2與H2O排出來。進行解析脫附后，活性炭吸附器進到備用情況，待別的活性炭吸附箱貼近飽和狀態時，系統軟件再全自動轉換回家，另外對飽和狀態活性炭吸附器開展解析脫附，這般循環系統工作中。后清潔后的清潔汽體由主排煙風機排進空氣中。

生產流程表明：

1)預備處理環節

預備處理采用填充料式自噴刷洗塔，自噴液選擇燒堿溶液酸性氣體開展中合解決也許采用干試過濾裝置對煙塵開展過慮解決。

2)活性炭吸附環節

根據前邊的預備處理后，有機廢氣進入后端活性炭吸附/脫附塔開展吸附解決，根據活性碳微孔板的有機廢氣吸附在活性碳表層，除去有機廢氣中的有機化合物，到達清潔汽體的功效。

3)活性碳脫附環節

當吸附床吸附圓潤后，轉換脫附電動風閥和吸附電動風閥，進行脫附離心風機對該吸附床脫附。脫附空氣清新主要根據新風系統進口的熱交換器和電加熱器室開展加溫，將新空氣加溫到120℃上下進到活性碳床，炭床遇熱后，活性炭吸附的有機溶劑蒸發出去。

4)催化燃燒環節

5)有機溶劑經離心風機送進到催化燃燒室前的熱交換器，隨后進到催化燃燒室中的暖風器，在電加熱裝置的功效下，使汽體溫度前行到250-300℃上下，再進到催化燃燒床，有機化學化學物質在催化劑的功效下無焰點燃，被溶解為CO2和H2O，一同釋放很多的熱，汽體溫度進一部前行，該高溫汽體再度根據熱交換器加熱沒經解決的有機廢氣，取回一部分發熱量。從熱交換器出去的汽體再根據新風系統進口的熱交換器對脫附空氣清新開展加溫，根據傳熱后的汽體根據煙筒引高排污。
